描述
A1684LUB是一種優化的霍爾效應傳感集成電路，為真正的零速度數字環形磁鐵和雙線應用時磁反向偏置齒輪齒感提供了一個用戶友好的解決方案。霍爾效應IC已經針對汽車環境進行了優化。這個小包裝可以與各種各樣的目標形狀和大小相結合使用。
該單集成電路集成了雙元件霍爾效應傳感器IC和信號處理電路，該信號處理電路響應環形磁鐵或旋轉鐵磁目標產生的差分磁信號，當與反向偏置磁鐵結合使用時。該裝置包含一個復雜的補償電路，以消除磁和系統偏移。采用數字跟蹤模擬信號來實現真正的零速度運行。先進的校準算法用于調整設備增益和上電偏移，產生氣隙獨立開關點，這大大提高了輸出精度。此外，先進的運行模式校準電路減輕了系統異常的影響，如目標振動和氣隙的突然變化。
調節電流輸出配置為雙線操作。當配置了反向偏置磁鐵，該傳感器IC是理想的獲取邊緣和占空比信息的齒輪齒為基礎的應用，如傳輸速度。

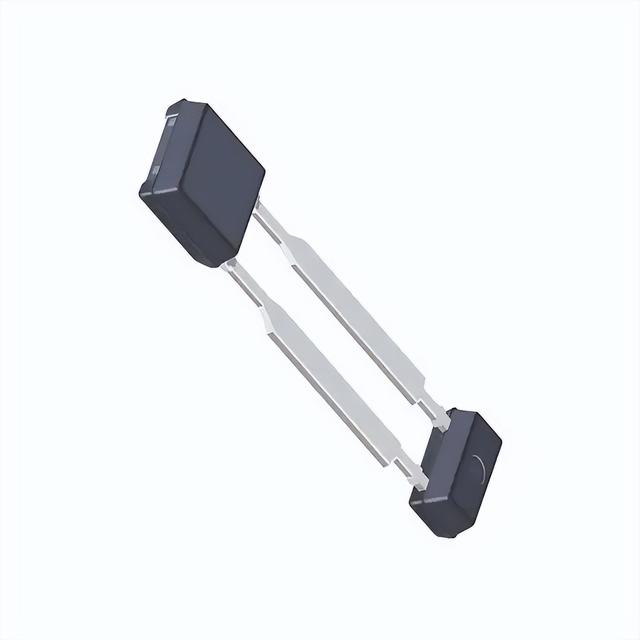

A1684采用2針微型SIP封裝(suffixUB)，不含鉛(Pb)，采用100%啞光錫引線框架電鍍。
Seth Prentice, Allegro MICroSystems速度傳感器IC集團的戰略營銷經理，討論了設計速度傳感應用的IC解決方案，包括汽車變速箱，洗衣機滾筒速度和需要可靠一致輸出信號的叉車定位。觀看視頻
特性
?集成電容降低了對外部EMI保護組件的要求
?完全優化的差分?jǐn)?shù)字環形磁鐵和齒輪齒傳感器IC
?運行模式鎖定
?獨特的算法，以幫助緩解系統異常，如振動
?AGC和參考調節電路
?氣隙獨立開關點
?數字輸出表示目標機械輪廓
?在整個工作溫度范圍內精確的占空比
?開機時間短
?真正的零速度操作
?欠壓鎖定(UVLO)
?工作電壓范圍寬
?用于兩線制操作的內部電流調節器
?使用掃描路徑和IDDQ測量的健壯測試覆蓋能力
?AEC-Q100汽車認證
規格
產品屬性 | 屬性值 | 選擇屬性 |
制造商: | Allegro MicroSystems | |
產品種類: | 板機接口霍耳效應/磁性傳感器 | |
發貨限制： | Mouser目前不銷售該產品。 | |
RoHS: | 詳細信息 | |
封裝 / 箱體: | UB-2 | |
封裝: | Reel | |
商標: | Allegro MicroSystems | |
產品類型: | Hall Effect / Magnetic Sensors | |
系列: | A1684 | |
工廠包裝數量: | 4000 | |
子類別: | Sensors | |
商標名: | Optimized Hall-effect sensing integrated |
