全文用通俗語言描述解釋，沒有教條，完全是個人理解（一字一句編輯的），如有錯誤請指正。
模具就是模子，在生活中也經常用到，在建筑行業（倒混泥土）叫支模。
1）模具基本結構
不同塑膠產品由于塑料品種、產品形狀和結構以及注塑機的類型等不同，從而產品所對應的模具結構可能千變?nèi)f化，但是它們的基本結構是一致的。
動模和定模

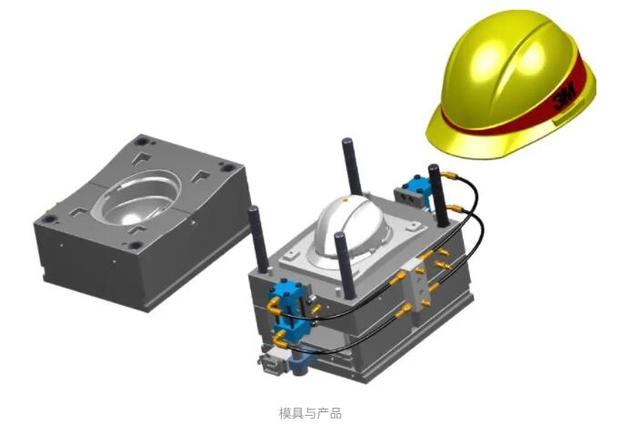

簡單來說，注塑模具由 動模和定模 兩部分組成：

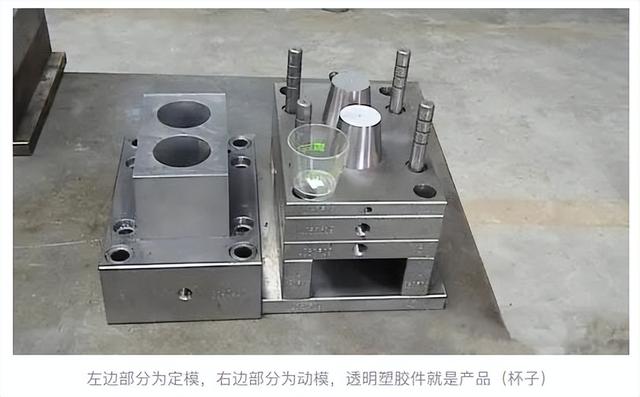

動模通俗來說，就是注塑完成準備把產品頂出或取過之前，模具會打開。模具打開過程中運動的部分就是動模，不動的部分就是定模。

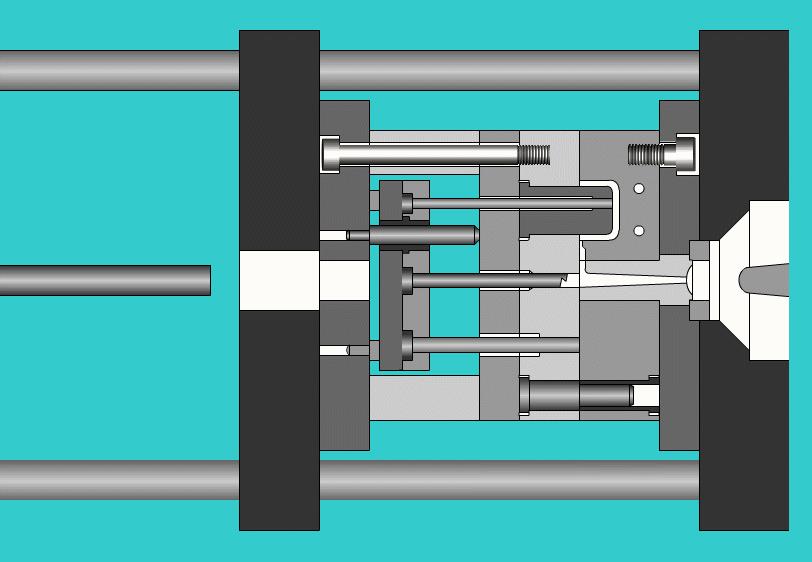

注塑機噴嘴從右往左注射

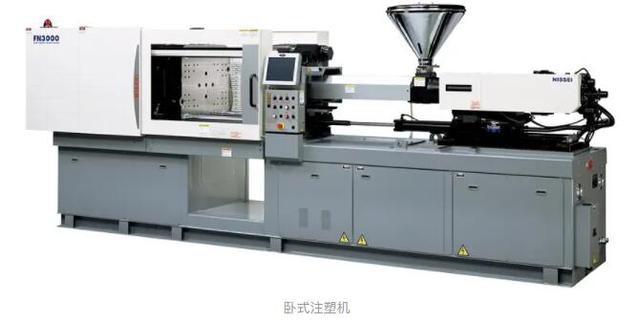

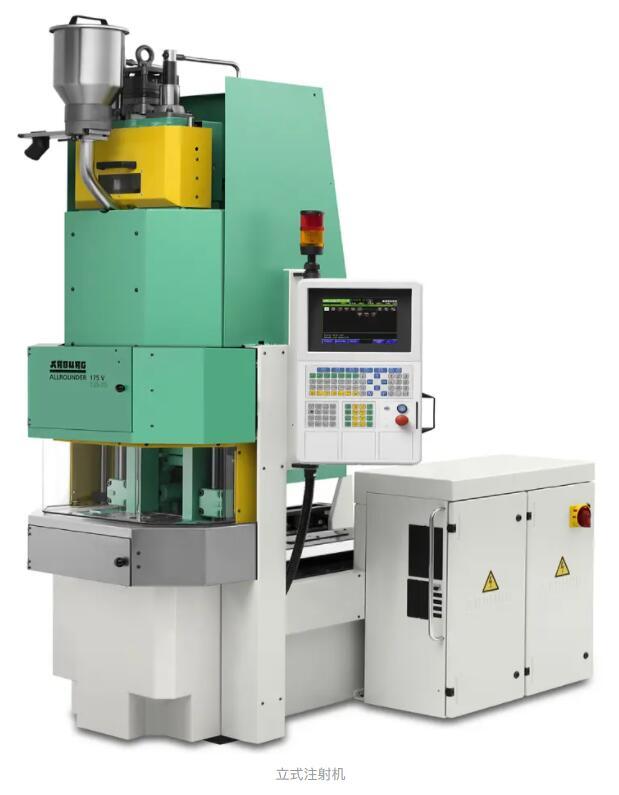

由于注塑機噴嘴與模具結合部分一般是不動的（上圖的動畫有錯誤，右邊的注塑機噴嘴注射完成后并不會退回去，是不動的，一直保證接觸），所以注塑機噴嘴所接觸的那部分模具就是定模。與注塑機噴嘴最接近，所以在立式注塑機（從上往下注射）上定模又稱為上模，在臥式注塑機（從左（右）往右（左）注射）上定模又稱為前模。相應的，動模又稱為下模、后模。
由于定模組成型腔的模仁一般是凹進去的（為什么凹進去？因?yàn)楫a(chǎn)品一般都是薄殼。如果注塑一個球體，那么定模和動模的型腔都是凹的），所以定模也稱為凹模、母模，動模的模仁相應的是凸的，也稱為凸模、公模。

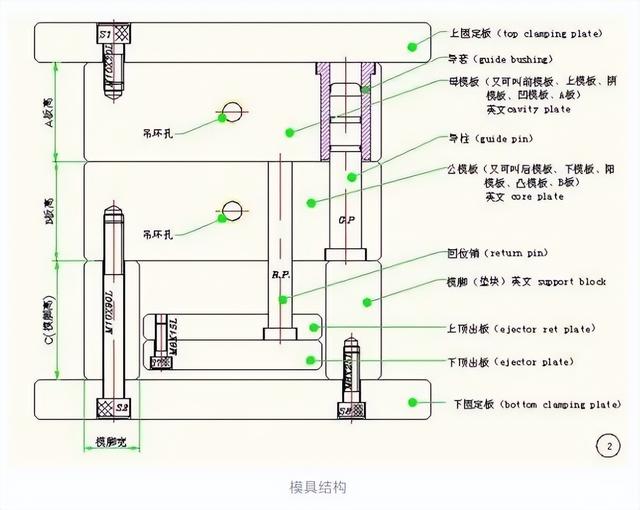

各主要部件介紹
上模固定板，固定于注塑機架上（注塑機噴嘴一側）。上模固定板上固定有前模板、前模仁 。
模板與模仁。模板，主要作用是承載模仁用的，里面有冷卻流道用于冷卻注射完成后位于型腔里的產品。前、后模仁組成型腔，也就是塑膠流進去填充的空區域。
導套與導柱。導套相當于滑動軸承，導柱在開、合模的時候于其中滑動。導柱主要用于開、合模過程中的定位，避免合模后上、下模板不能對齊。屬于模具粗定位系統。
模腳則是為頂出系統支起空間。模腳支起的空間里有上、下頂針板、頂針、回位銷等。
上、下頂針板用于固定頂針（卡住頂針下端頭），頂針板在產品脫模過程中向頂出產品方向運動，動力來源一般是靠液壓缸；頂針在產品脫模過程中隨頂針板運動把產品頂出來實現脫模；回位銷是靠合模過程中頂?shù)角澳０迤鸬巾斸槹寤匚蛔饔?，如果沒有回位銷也可用彈簧回位。

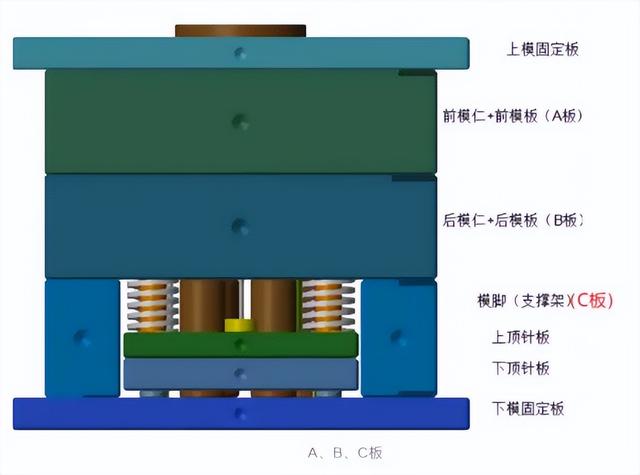

A、B、C板
前模固定板與后模固定板之前的模具部分一般呈三段式結構，也就是A、B、C板，由前模仁+前模板組成的A板，后模仁+后模板組成的B板，余下的一段即為C板。
為了減少繁重的模具設計、制造工作量和節省成本，簡單產品一般會采用標準模架，只用加工針對不同產品的模仁以及一些細節。
產品結構設計主要了解模具基本結構，畢竟不是模具行業，只需做大概了解。模具的六大系統：進膠系統、成型系統、排氣系統、溫度調節系統、頂出系統、模座系統。
2）注塑成型原理

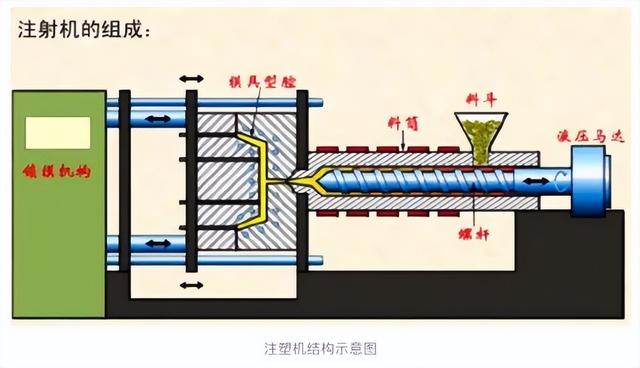

在注射成型時動模與定模閉合，塑料粒烘干后倒入注塑機料斗中，注塑機推桿（螺桿）推動料粒前進，并在推桿推動過程中在料筒中用加熱線圈將熔料加熱融化成非牛頓流體，料粒被推到到噴嘴位置時已經時高溫的流體了。熔料經過噴嘴成高壓流體注射到模具系統中，經過主流道、流道、澆口填充到模具型腔中，填充完畢后停止注射，進行保壓，然后冷卻系統開始運作（模板中有冷卻水流動），開?！＞叽蜷_，頂出系統運動頂出產品，最后取出產品（人工取出或機械臂取出）。如此反復進行。一般一個周期最多不過1分鐘。
更多教程領取
需要以下教程的同學，先點贊，然后點擊我頭像私信我回復：資料，自動領取

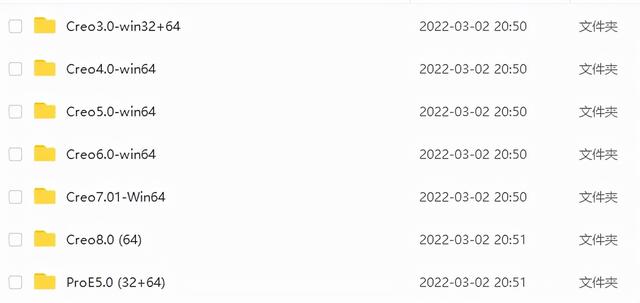

1.軟件全集安裝包
Proe和Creo全集安裝包

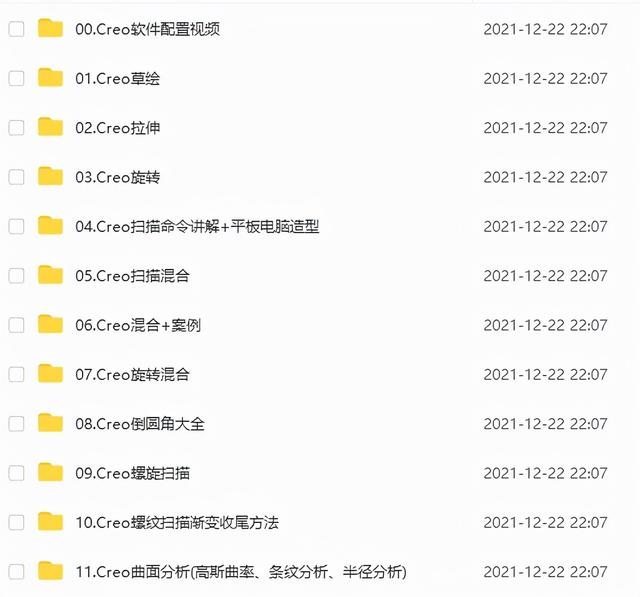

2.Creo軟件基礎視頻教程
軟件基礎視頻教程

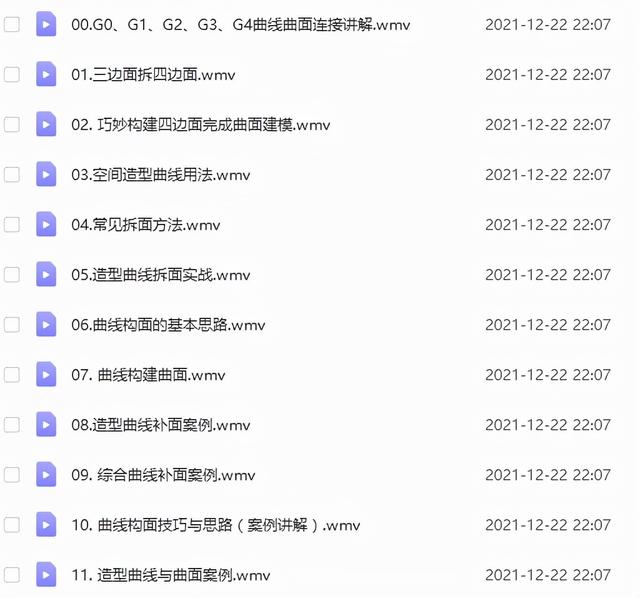

3.Creo曲面基礎視頻教程
4.Creo曲面實戰視頻教程
曲面實戰視頻教程

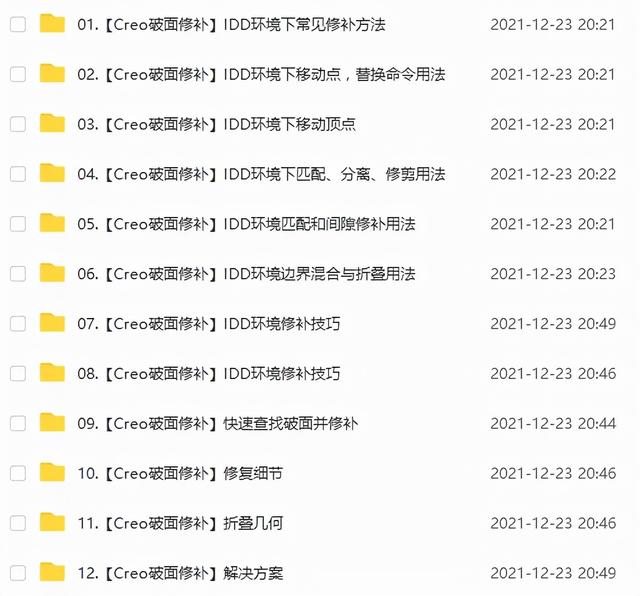

5.Creo破面修補視頻教程
破面修補視頻教程

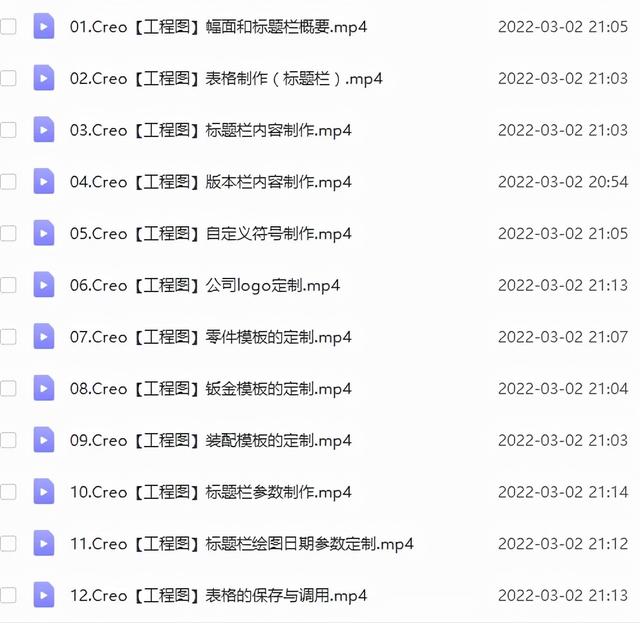

6.Creo工程圖視頻教程
工程圖

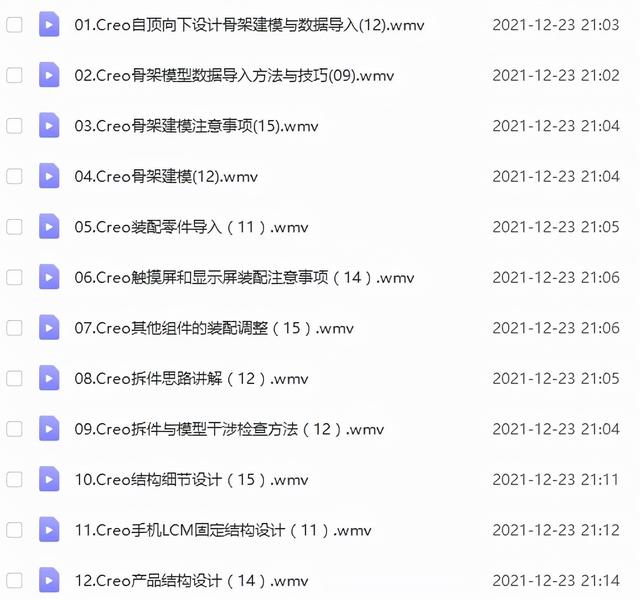

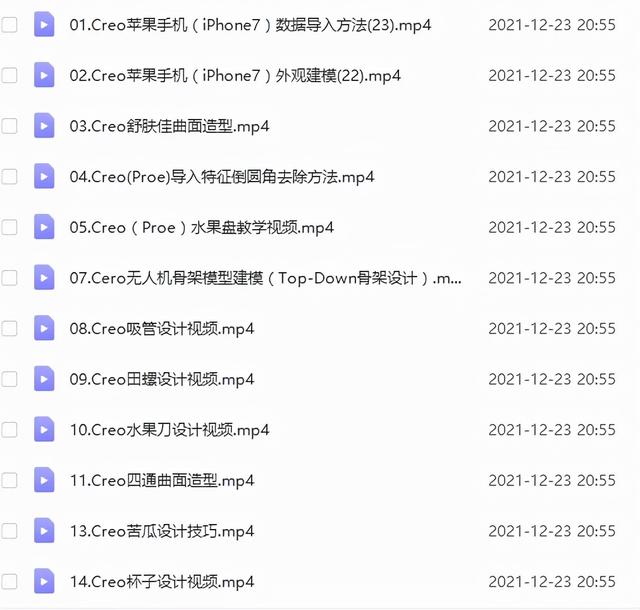

7.手機產品結構設計視頻教程
