什么是SMA同軸射頻連接器
SMA（超小型 A 型）同軸射頻連接器是在 1960 年代開發的，作為具有螺旋式耦合機制的射頻電纜的超小型連接器接口。從那時起，SMA 系列的許多變體不斷發展，以滿足射頻和微波行業不斷變化的要求。

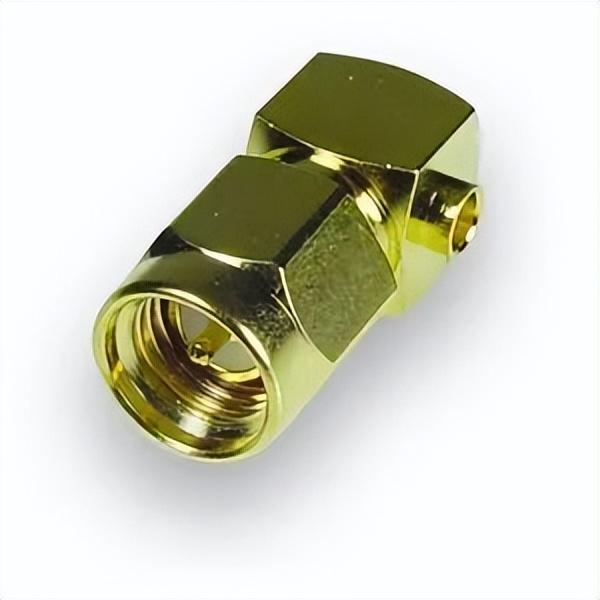

JAE端接式SMA連接器
該連接器具有 50 Ω 的特性阻抗，最初設計用于 DC (0 Hz) 至 12 GHz。然而，隨著時間的推移，這已經得到了擴展，現在可以使用設計用于 18 GHz 和 26.5 GHz 的變體。
標準極性 SMA 公連接器有一個直徑為 0.9 毫米的中心銷，周圍有一個帶內螺紋的筒，標準 SMA 母連接器有一個中心套管，周圍有一個帶外螺紋的筒。性別分配對應于最里面的電子元件。中心銷的直徑與 RG402 同軸電纜的中心相同，因此可以無間斷地進行連接。引腳由同軸電纜本身形成。
所有樣式的反極性 RP-SMA 可反轉接口的性別，以允許端口識別并防止錯誤的天線或設備與設備配合。銷和套筒互換，使公 RP-SMA 有一個由內螺紋筒包圍的中心套筒，而母 RP-SMA 有一個中心銷和一個外螺紋筒。

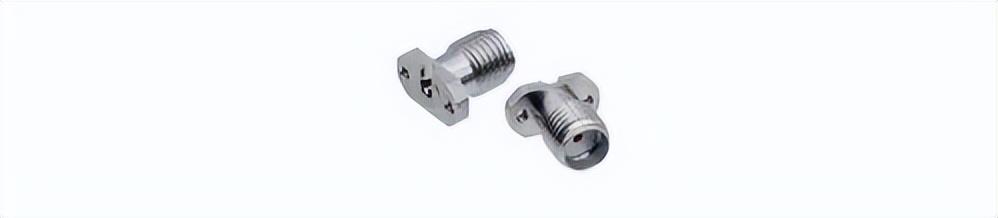

Cinch Connectivity 的SMA 垂直發射同軸電纜連接器
SMA材料
環境要求決定了制造連接器和表面電鍍的材料選擇。在惡劣的環境中使用需要流行的標準 SMA 連接器和客戶特定的定制設計的 IP68 版本。
ITT Cannon SMA 插頭
SMA 連接器通常具有黃銅或不銹鋼主體。SMA 連接器上的表面處理通常是鎳或金，而不銹鋼主體具有鈍化或金表面處理。SMA 連接器的中心觸點/引腳通常由黃銅或鍍金銅制成。

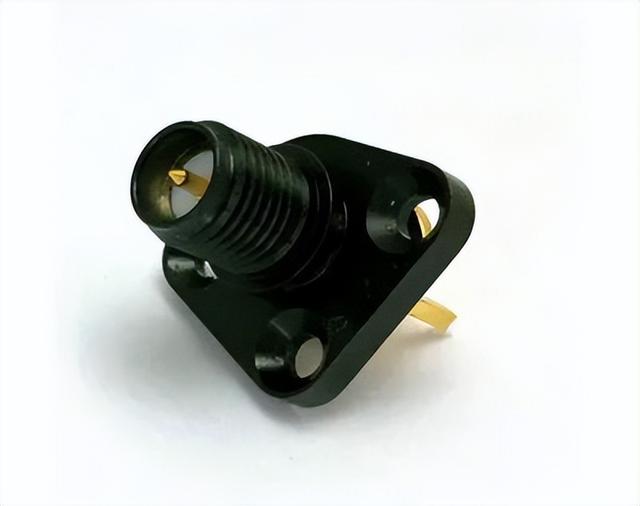

COAX 連接器的 SMA 反極性、直式 3 孔法蘭安裝 PCB 插孔采用 IP68 密封未配對，具有黑色非反射鎳涂層、鍍金觸點和 PCB 焊體。
設計說明
安裝配置主要安裝配置包括面板安裝（2 孔和 4 孔法蘭）、PCB 安裝、邊緣安裝、隔板安裝、SM 和通孔安裝。
特性50 Ω 阻抗，適用于 DC (0 Hz) 至 12 GHz，還有可在 18 GHz 和 26.5 GHz 下工作的變體。
材料SMA 連接器主體通常是帶有鎳或金飾面的黃銅或帶有鈍化或金飾面的不銹鋼。連接器中心觸點/引腳通常是黃銅或鍍金的銅。
市場、行業、應用SMA 連接器用于電信、醫療、工業、工廠自動化和機器人市場。應用包括微波系統、手持無線電和移動電話天線、Wi-Fi 天線系統和 USB 軟件定義的無線電加密狗和射電天文學，特別是在更高頻率 (5 GHz+) 下。
供應商SMA 連接器可從許多連接器供應商處獲得，包括Bulgin、Cinch Connectivity、COAX 連接器、Hirose Electric、I-PEX、ITT Cannon、JAE、JPC Connectivity、SV Microwave、TE Connectivity和Trexon。
