韓馨
正平路橋建設股份有限公司
摘 要：裝配式波紋鋼板擋土墻可適應于氣溫低、大溫差及凍土地質條件的高海拔高寒區，能夠克服高海拔高寒區擋土墻施工難度大、強度低、凍脹、裂縫、變形、斷裂、工后病害多等問題?？裳b配化施工，工期短、速度快、效率高。還具有減少大量施工機械設備和人工操作，大幅降低工程造價和工后病害及養護成本等優勢。本文為波紋鋼板擋土墻工程應用提供了技術參考。
關鍵詞：裝配式;波紋鋼板;擋土墻;工程應用;
作者簡介：韓馨(1986-),女，高級工程師，主要研究方向：公路與橋梁施工管理。;
引言
在青海省高海拔、高寒凍土地區的公路建設中，邊坡防護工程采用傳統的混凝土或砌體結構擋土墻，由于氣溫低、溫差大、凍土及其他因素等影響，施工困難，易造成構筑物強度低、裂縫、凍脹、變形、破壞等諸多質量問題，另外，大量開采砂石材料、環境恢復、維護量大等不利于綠色交通建設問題。針對特殊氣候環境和地質條件下傳統擋土墻的諸多問題，采用波紋鋼板作為擋土墻面板，利用加筋土結構受力的原理，經過近幾年來在高海拔、高寒凍土地區多項公路波紋鋼板擋土墻實際工程中應用實踐，克服了傳統擋土墻難以克服的質量通病及運營安全等問題，取得了良好效果。
1 基本結構及截面
1.1 結構組成
波紋鋼板擋土墻由基礎或地基、波紋鋼面板、筋帶、面板與筋帶連接螺栓、加筋體、排水系統、壓頂帽石等組成。
1.2 基礎
1.2.1 基礎形式
一般采用混凝土不等邊槽鋼連接形基礎、混凝土“L”形基礎。一般采用明挖基礎，波紋鋼面板(墻身)地基為基巖(巖石)或穩定密實地基、波紋鋼面板高度小于3.0m且地基穩定密實、位于砌體結構或混凝土結構之上時，不設混凝土基礎。
1.2.2 基底縱坡
地基及基礎、波紋鋼面板(墻腳)底設置成水平或結合地形設置成臺階形的水平分段。設置臺階式地基時，地基頂面分段長度錯臺部位應與底層波紋鋼板面板的豎向接縫位置一致。
1.2.3 基礎埋深及基底承載力
基礎埋深核基底承載力應符合現行行業標準《公路路基設計規范》JTG D30的有關規定。
1.3 截面形式
波紋鋼板擋土墻加筋體的橫截面型式一般采用矩形，如圖1(a)所示。當受地形、地質條件等限制，如圖1(b)所示，當墻體較低等條件如圖1(c)所示的截面型式。
1.4 多級坡結構截面
兩級或多級坡面墻的上、下級墻體之間設置寬度不小于2m、厚度不小于15cm的C20混凝土平臺及壓頂如圖2所示。平臺外緣壓頂伸出波紋鋼面板(波峰)不小于5.0cm, 平臺及壓頂?shù)捻斆鎽?yīng)設置不小于2% 的排水橫坡?；炷疗脚_及混凝土壓頂以10～20m設置一道與波紋鋼板接縫連接一致位置的伸縮縫，縫寬一般為2～3cm, 采用瀝青麻絮或其他新型填縫材料等填塞伸縮縫。
圖1 波紋鋼板擋土墻截面形式示意圖
1—波紋鋼面板墻體;2—筋帶;3—加筋體填料

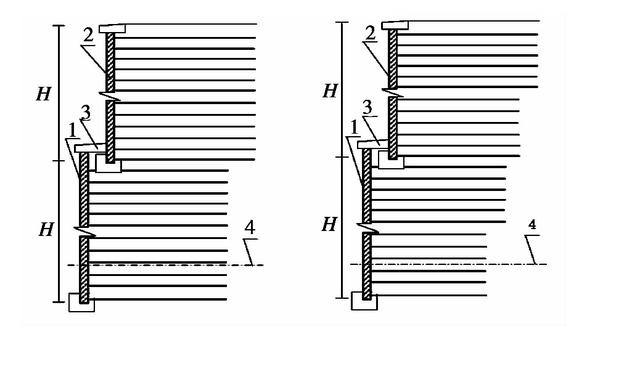

圖2 二級或多級坡結構截面示意圖
1—一級坡;2—二級坡;3—砼平臺;4—地面
1.5 波紋鋼面板厚度與墻高
波紋鋼面板厚度和分級坡高度，以單塊波紋鋼面板單獨受力、土壓力均勻分布并由加筋體內的筋帶平均承擔。根據波紋鋼面板內側土壓力強度、斷面內彎矩、波紋鋼面板容許彎拉應力、筋帶容許應力及提高系數等因素計算波紋鋼面板最小厚度和分級坡高度，當處于腐蝕環境時，其耐久性因素應適當增加波紋鋼面板厚度，確保滿足承載能力、穩定性、耐久性等要求。波紋鋼面板壁厚、墻高如表1所示，但計算的波紋鋼面板厚度小于表1所示最小厚度時應采用表1所示厚度。
表1 波紋鋼面板壁厚、墻高推薦值
波紋鋼面板的波形 | 200×55 | 400×150 | |||||
波紋鋼面板壁厚 | 3.0～4.0 | 4.5～5.0 | 6.0～7.0 | 7.5～8.5 | 9.0～ | 10.5～ | |
高速公路、 | 總高度 | 12 | 12 | 12 | 12 | 12 | 12 |
單級坡墻高 | H ≤6 | H ≤8 | H ≤6 | H ≤8 | H ≤10 | H ≤12 | |
多級坡墻高(m/級) | 6<H ≤8 | 6<H ≤8 | 10<H ≤12 | ||||
二級及 | 總高度 | 20 | 20 | 20 | 20 | 20 | 20 |
單級坡墻高 | H ≤6 | H ≤8 | H ≤6 | H ≤8 | H ≤10 | H ≤12 | |
多級坡高(m/級) | 6<H ≤8 | 6<H ≤8 | 10<H ≤12 | ||||
2 主要材料(構件)及技術要求
2.1 波紋鋼面板
2.1.1 波紋鋼面板鋼材的選用
采用符合規定厚度和性能的熱軋鋼板為板材，按照規定的尺寸和波形參數軋制及冷彎成型、增加結構剛度的波紋鋼板作為擋土墻面板。
波紋鋼面板采用碳素結構鋼時，一般宜選用Q235 鋼牌號的鋼材。采用低合金高強度結構鋼時，宜選用Q355牌號的鋼材。對耐腐蝕有特殊要求或處于侵蝕性介質環境中的波紋鋼板擋土墻，波紋鋼面板應采用耐候結構鋼，宜選用Q235NH、Q355NH牌號的鋼材。
Q235B級沸騰鋼軋制的鋼板(鋼號：Q235AF-U12350、Q235BF-U12353)不宜用于環境溫度低于-20℃的波紋鋼板擋土墻結構。
2.1.2 波紋鋼面板波形與尺寸
常用波形[1]及尺寸如表2所示。

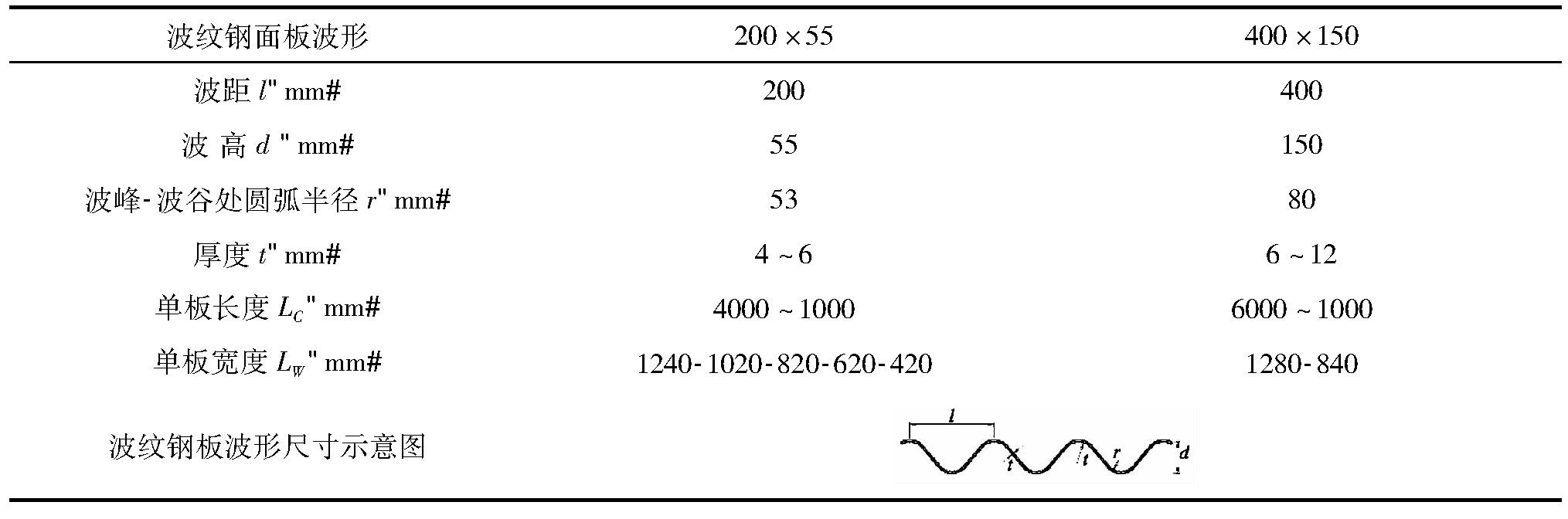

表2 波紋鋼面板波形結構參數
表2 波紋鋼面板波形結構參數
2.1.3 波紋鋼面板螺栓孔布置
波紋鋼面板與筋帶連接結點(螺栓孔)布置，應充分考慮面板厚度、墻體高度、波紋鋼面板容許彎拉應力等因素，水平和垂直結點間距如表3所示。筋帶結點的螺栓孔徑不大于螺栓公稱直徑3.0mm。
表3 波紋鋼面板筋帶結點間距推薦值
波紋鋼面板波形 | 200×55 | 400×150 | |
水平結點間距Sx(mm) | 200 | 400 | |
垂直結點間距Sy(mm) | 680～720 | 330～370 | 550～600 |
波紋鋼面板搭接接縫(板側邊和板端頭)處連接螺栓孔除利用筋帶結點螺栓連接外，搭接連接螺栓孔的孔距應滿足連接強度要求，孔徑不大于螺栓公稱直徑3.0m。
2.2 筋帶
2.2.1 筋帶一般要求
筋帶拉力及加筋體填料與筋帶間的摩擦力，是保證波紋鋼板擋土墻復合結構內部穩定的重要前提條件。筋帶采用具有較高的強度、受力后變形小、能與加筋體填料產生足夠的摩擦力，且抗蝕性能強，并便于接長與連接的拉筋帶。常用的筋帶為表面經熱擠壓而成的粗糙花紋和肋條的鋼塑復合筋帶。
2.2.2 筋帶技術指標
筋帶寬度大于或等于30mm、厚度大于或等于2.0mm、標準拉力大于或等于9.3kN、容許應力大于或等于100MPa、伸長率小于1%。
2.2.3 筋帶長度
筋帶總長度包括筋帶在加筋體活動區的長度和在加筋體穩定區的有效錨固長度，非垂直(斜向)布置的筋帶長度以垂直于波紋鋼面板的距離為標準長度。波紋鋼面板(墻體)高大于或等于3.0m時，筋帶長度大于或等于0.8倍墻體高，且不小于5.0m; 當采用不等長拉筋帶時，同長度拉筋帶的墻段高度不應小于3.0m; 波紋鋼面板(墻體)高小于3.0m時，采用長度不小于3.0m的等長拉筋帶；筋帶長度根據加筋體高度、筋帶結點至加筋體頂面的垂直距離、簡化破裂面的上段高度、填料內摩擦角、筋帶在加筋體活動區和穩定區的長度等計算確定。筋帶的計算長度大于規定長度時，采用計算長度；小于規定長度時，采用規定長度。
2.2.4 筋帶寬度與根數
一個結點的筋帶總寬度和筋帶根數應根據結構重要性系數、筋帶所承受的水平拉力、筋帶有效長度所提供的抗拔力、土壓力分項系數、填料與筋帶間的似摩擦系數、作用于筋帶上的豎直壓應力、有效錨固長度、波紋鋼面板上的水平土壓應力、筋帶容許應力和不同作用組合工況下的提高系數、筋帶結點水平間距和垂直間距等計算，采用滿足內部穩定性要求總寬度和根數的筋帶。
2.2.5 筋帶平面布置
筋帶按結點分層水平布設于加筋體填料中。當加筋體填料采用粗粒土?xí)r或一個結點(螺栓)為1根筋帶時，筋帶布設垂直于波紋鋼面板；當加筋體填料采用細粒土需提高抗拔穩定性或一個結點(螺栓)為2根及以上根數筋帶時，筋帶與波紋鋼面板呈75°角度布置；當一個結點(螺栓)為多根及以上筋帶時，筋帶按扇形分開布置；當相鄰波紋鋼面板的夾角小于90°時，將不能垂直布設的筋帶逐漸斜向布置，必要時在角隅處增設加強筋帶。
2.3 連接件
2.3.1 筋帶與波紋鋼面板結點連接件
筋帶與波紋鋼面板結點連接，一般采用性能等級為8.8S或10.9S的高強度螺栓，規格應根據波紋鋼面板波形參數、厚度和面板墻高等綜合確定，如表4所示。螺栓尾端為三角形構造，筋帶可自由穿入三角構造內，三角形內底邊長應大于或等于筋帶寬度。螺栓用鋼墊圈，其外形設計應根據螺栓所連接的波紋鋼面板的波縫或波谷處圓弧半徑(弧度)一致的凸凹形。鋼墊圈的孔徑不大于螺栓公稱直徑3.0mm。

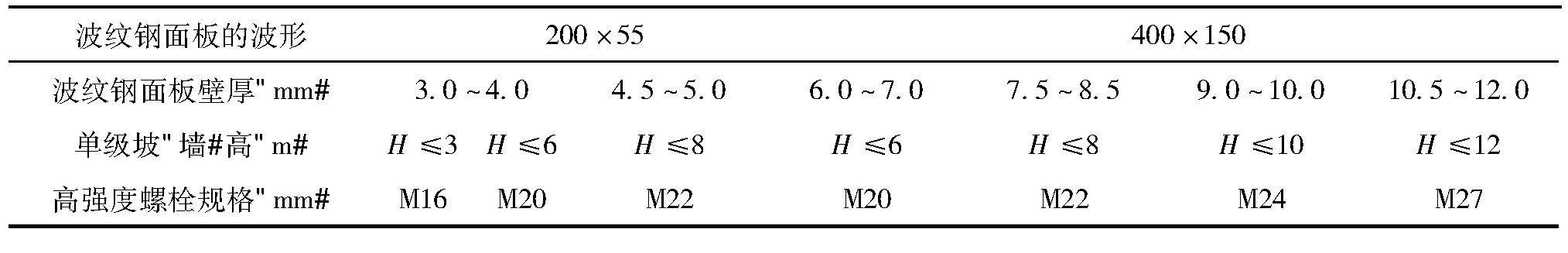

表4 筋帶與波紋鋼面板結點連接螺栓規格
表4 筋帶與波紋鋼面板結點連接螺栓規格
2.3.2 波紋鋼面板搭接連接件
波紋鋼面板接縫(板側邊和板端頭)搭接連接除了兼作筋帶結點(筋帶連接螺栓)一體化連接外，在筋帶結點連接點之間采用的高強度螺栓性能等級和連接件規格(表4)與筋帶連接件相同。高強度螺栓連接副組合和機械性能應符合現行國家標準《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》GB/T 1231的有關規定。
2.3.3 波紋鋼面板與混凝土基礎的連接件
當混凝土基礎為非“L”形，波紋鋼面板底端與混凝土基礎采用預埋不等邊槽鋼和高強度螺栓連接時，槽鋼底面焊接鋼筋預埋與混凝土基礎上。不等邊槽鋼內凈寬應滿足波紋鋼面板的厚度和波高或波深要求，截面尺寸如表5所示。不等邊槽鋼力學性能應符合現行國家標準《冷彎型鋼通用技術要求》GB/T 6725的有關規定。不等邊槽鋼螺栓孔布置與波紋鋼面板上的螺栓孔一致，高強度螺栓性能等級和規格(表4)與筋帶連接件相同，連接副組合和機械性能與波紋鋼面板搭接連相同，凸凹型鋼墊圈與筋帶連接波紋鋼面板結點連接件相同。
表5 不等邊槽鋼截面尺寸
波紋鋼面板波形 | 尺寸 | |||
邊厚t | 內凈寬h | 長邊寬B | 短邊寬b | |
200×55 | 6±1 | 80～110 | ≥166 | ≥40 |
400×150 | 8±1 | 190～220 | ≥208 | ≥40 |
2.4 加勁肋
當波紋鋼板擋土墻面板較高采用不等邊角鋼或槽鋼橫向布置于波紋鋼面板外側和墻頂控制墻體線形和大面平整度時，其截面尺寸如表6所示，力學性能應符合現行國家標準《冷彎型鋼通用技術要求》GB/T 6725的有關規定。
螺栓孔布置與波紋鋼面板上的螺栓孔一致。
表6 加勁肋截面尺寸
波紋鋼面 | 部位 | 不等邊角鋼尺寸 | 槽鋼尺寸 | ||||
邊厚t | 長邊寬B | 短邊寬b | 邊厚t | 邊寬B | 高度H | ||
200×55 | 壓頂 | 3.5～4.5 | 60～70 | 95～105 | 3.5～4.5 | 70～80 | 80～90 |
加勁肋 | 5.0～6.0 | 60～70 | 40～50 | 5.0～6.0 | 50～60 | 80～90 | |
| 壓頂 | 4.0～5.0 | 160～170 | 150～160 | 3.5～4.5 | 130～140 | 190～200 |
加勁肋 | 6.0～7.0 | 160～170 | 70～80 | 6.0～7.0 | 60～70 | 90～100 | |
2.5 排水滲濾管
當加筋體背后有地下水滲入或加筋體填料為細粒土?xí)r，波紋鋼板擋土墻的墻背排水采用滲濾排水管代替濾水層時，采用鍍鋅螺旋波紋鋼管，其波形和尺寸如表7所示。滲濾排水管的接長連接采用一段式波紋鋼管箍連接，管箍長度不少于6個波距(≥408mm),管箍扣件采用3個M12高強度螺栓連接。管箍的波形應與滲濾排水管的波形一致。
表7 滲濾排水管波形和尺寸
波形 | 壁厚 | 內徑 | 濾水孔 | |||||
波距 | 波高 | 強腐蝕性 | 中腐蝕性 | 弱腐蝕性 | 主管 | 支管 | 孔徑 | 孔距 |
68 | 13 | 3.5～4.0 | 2.5～3.5 | 1.3～2.5 | 300～500 | 300 | 5～15 | ≤200 |
2.6 防腐材料及鍍鋅防腐
2.6.1 金屬材料及構件鍍鋅防腐材料
波紋鋼面板、金屬連接件(螺栓、螺母、鋼墊圈)、角鋼、槽鋼、滲濾排水管及管箍等，均采用熱浸鍍鋅防腐，鍍鋅防腐層采用的鋅應符合現行國家標準《鋅錠》GB/T 470規定的0 號鋅或1號鋅技術指標要求。鍍鋅防腐層厚度及質量按現行國家標準《冷彎波紋鋼管》GB/T34567的有關規定執行。
2.6.2 隱蔽部位現場二次噴涂防腐材料
當土體腐蝕性等級(表8)為中腐蝕性或弱腐蝕性時，為確保耐久性或延長使用壽命，在鍍鋅層表面采用環氧瀝青或改性瀝青二次噴涂防腐處理。采用環氧瀝青時，其技術指標應符合現行國家標準《環氧瀝青防腐涂料》GB/T 27806的有關規定，采用改性瀝青時，其技術指標應符合現行國家標準《防水用彈性體(SBS)改性瀝青》GB/T 26528的有關規定。
表8 土體腐蝕性等級指標
土體腐蝕性等級 | 電阻率(Ω·m) | 含鹽率(%) | 含水率(%) | pH值 |
強腐蝕性 | < 20 | > 0.75 | > 12 | < 5或> 9 |
中腐蝕性 | 20～50 | 0.75～0.05 | 5～12 | 5～6 |
弱腐蝕性 | > 50 | < 0.05 | < 5 | 6～9 |
2.6.3 波紋鋼面板外露面防腐涂裝材料
當波紋鋼面板外露面和加勁肋等需在鍍鋅層表面采用防腐涂裝時，腐蝕環境、涂裝材料的品種、規格、性能等應符合現行行業標準《公路橋梁鋼結構防腐涂裝技術條件》JT/T 722的有關規定。
2.7 加筋體(防凍脹)填料
2.7.1 一般性填料
應優先選用有一定級配的礫類土、砂類土，粒徑不大于分層壓實厚度的2/3,且不應大于100mm。當缺乏礫類土、砂類土?xí)r，碎石土、黃土、中低液限黏性土、穩定土(水泥、粉煤灰、石灰和其他無機結合料的穩定土)及滿足質量要求的工業廢渣(粉煤灰及粉煤灰土、及礦渣)可采用。
2.7.2 防凍脹及排水填料
對防凍脹和排水反濾層要求的加筋體填料，采用非凍脹性、透水性的粗粒料，其含泥量和小于0.075mm顆粒含量應小于5%。
2.7.3 禁止填料
高液限黏性土及其它特殊土(如紅黏土、膨脹土 、腐殖土、凍結土或凍土塊、鹽漬土、白堊土、硅藻土、有機料等)和垃圾土等禁止使用。
2.8 基礎及附屬工程材料
混凝土基礎、混凝土平臺及混凝土壓頂帽石等的材料性能、質量和強度指標，按現行行業標準《公路路基設計規范》JTG D30的有關規定執行。
3 結構穩定性驗算控制
3.1 一般要求
波紋鋼板擋土墻設計采用以極限狀態設計的分項系數法為主的設計方法。車輛荷載計算采用附加荷載強度法。并進行其承載能力極限狀態計算和正常使用極限狀態驗算，以及抗滑穩定、抗傾覆穩定和整體穩定性等驗算。
3.2 地基沉降控制
波紋鋼板擋土墻位于軟土地基或下臥層有軟弱夾層的地基、地基應力接近地基允許承載力、基底的地基沉降不符合設計規定的要求等，均應按現行行業標準《公路路基設計規范》JTG D30的有關規定進行地基沉降計算。
3.3 作用(荷載)及其組合
施加于波紋鋼板擋土墻的作用(或荷載),按性質分為永久作用、可變作用和偶然作用[2],各類作用(或荷載)分類及常用作用(或荷載)組合按現行行業標準《公路路基設計規范》JTG D30的有關規定確定作用(荷載)及其組合。
3.4 波紋鋼面板厚度
作用于單板上的土壓力視為均勻分布，波紋鋼面板沿豎直方向和水平方向應分別計算內力。
3.5 內部穩定控制
在壓實土層(土體)中加入筋帶(拉筋帶),利用筋帶與壓實土層之間的摩擦作用，改善土體的變形條件和提高土體的工程特性，從而達到穩定土體的目的。
內部穩定驗算[2]控制主要包括：筋帶抗拉承載力驗算、抗拔驗算，并確定筋帶的截面積、筋帶長度。筋帶截面計算時，應考慮車輛(或人群)附加荷載引起的拉力。筋帶錨固長度計算時，不計附加荷載引起的抗拔力。
3.6 外部穩定性控制
外部穩定驗算[2]控制主要包括：基底地基承載力驗算、加筋體沿基底抗滑動穩定性驗算、抗傾覆穩定性驗算、整體滑動穩定驗算；地基下可能存在深層滑動時，應進行地基與波紋鋼面板(墻)背后加筋體的整體滑動穩定驗算。當受地震作用時，按現行行業標準《 公路工程抗震規范》JTG B02 的有關規定進行抗震驗算。
3.7 抗凍脹力控制
基礎或波紋鋼面板(墻腳)底端埋深在凍結深度(線)以下規定深度時，可不考慮基礎或波紋鋼板底端切向凍脹力的影響。
抗凍及抗凍脹力計算按現行國家標準《水工建筑物抗冰凍設計規范》GB/T 50662的有關規定及擋土(結構)墻水平凍脹力計算和現行行業標準《公路路基設計規范》JGT D30有關凍土地區路基設計規定執行。
4 裝配化施工工藝技術
4.1 波紋鋼面板裝配化安裝施工技術要點
4.1.1 一般要求
波紋鋼面板安裝時，可采用小型汽車吊吊裝、鋼管支架臨時支撐、人工輔助作業的方法進行。
安裝前，復核測量放樣、平面位置(坐標)、安裝部位、標高等。
混凝土基礎上安裝波紋鋼面板時，混凝土強度達到設計強度等級的80%以上進行安裝。
波紋鋼面板安裝時，應預置向內傾斜1︰0.02～1︰0.05的仰斜坡，以確保波紋鋼面板在墻背回填后垂直度或坡度符合設計要求。
4.1.2 混凝土基礎上的安裝與護腳
對混凝土基礎上預埋不等邊槽鋼的波紋鋼面板安裝，波紋鋼面板豎向波紋逐片排列立置安裝于不等邊槽鋼內，波紋鋼面板波峰處采用高強度等級螺栓連接于槽鋼的高邊，安裝完成對螺栓扭矩(表9)檢查合格。
對無槽鋼連接的“L”形混凝土基礎，波紋鋼面板豎向波紋逐片排列立置于基礎內側的低側頂面位置上，并緊靠于基礎高邊內側面安裝。
波紋鋼面板立直安裝與基礎之上后，在混凝土基礎頂面后澆C25混凝土護腳，后澆混凝土與基礎同寬，高度應自混凝土基礎頂面以上不小于15cm。
4.1.3 波紋鋼面板接縫連接
波紋鋼面板上、下層和同層搭接連接的橫縫、豎縫呈“T”形縫連接形式，上、下層波紋鋼面板的搭接連接縫處不得重疊四層波紋鋼面板；波紋鋼面板連接接縫處兼作筋帶結點的連接螺栓一體化連接，非筋帶結點的螺栓孔位置采用高強度螺栓連接。螺栓扭矩如表9所示。連接螺栓扭矩檢查方法按現行國家標準《鋼結構工程施工質量驗收標準》GB 50205規定的方法執行。
表9 波紋鋼面板搭接連接螺栓扭矩
| 螺栓扭矩(N·m) | ||||
M16 | M20 | M22 | M24 | M27 | |
8.8 S | 170～210 | 330～400 | 420～520 | 550～670 | 800～990 |
10.9 S | 200～250 | 390～490 | 540～660 | 700～860 | 1010～1240 |
4.1.4 加勁肋安裝
加筋肋橫向通長布置于波紋鋼面板(墻體)外側，位置安裝于同一排(層)筋帶連接結點螺栓連接一體，相鄰加勁肋間距不宜大于3.0m。最底層加勁肋距波紋鋼面板底端頭不大于3.0m、最上層加筋肋距波紋鋼面板頂端頭不大于2.0m。波紋鋼面板(墻身)頂端頭采用不等邊角鋼或槽鋼、高強度螺栓連接通長壓頂。
4.2 筋帶連接、鋪設安裝
筋帶連接安裝隨加筋體分層填筑同步進行。
波紋鋼面板一個結點(螺栓)的筋帶采用雙根或多根整長筋帶時，整根筋帶長度范圍內不設筋帶接頭連接，將筋帶穿入螺栓尾端三角框內“回頭”呈雙根整長連接形式。
采用單根整長筋帶穿入螺栓尾端三角框內“回頭”段的端頭，采用筋帶扣連接。
筋帶尾端用筋帶扣連接于直徑10～14mm的“
”型鋼釘上，筋帶按規定角度平順拉直緊繃并將“
”鋼釘壓入壓實土層中不小于10cm并固定。
當路基兩側均有波紋鋼板擋土墻且拉筋帶貫通整個路基時，每一結點的拉筋帶貫通拉住兩側波紋鋼面板。當路基兩側波紋鋼板擋土墻的筋帶長度不足、不能貫通拉住兩側波紋鋼面板時，拉筋帶尾端相互重疊時，應錯開，避免重疊。
在每一層筋帶填料壓實完成后，應對連接螺栓(波紋鋼面板外側)的螺母進行復擰緊，達到筋帶螺栓受力均勻，擰緊力不超過筋帶計算拉力，且不小于筋帶計算拉力的5%。
4.3 現場防腐噴涂(涂裝)技術要點
4.3.1 一般要求
波紋鋼板擋土墻所處土體(環境)的腐蝕性等級為弱腐蝕性環境時，僅鍍鋅防腐可滿足使用耐久性要求，可不考慮現場防腐涂裝。
波紋鋼面板背面和墻前地面以下(隱蔽)部位、螺旋波紋鋼管及管箍(滲濾排水管)在加筋體填筑前，對與回填土接觸面及連接螺栓進行現場防腐噴涂處理。
防腐噴涂(涂裝)采用專用機械噴涂。遇下雨雪天、大風沙天氣、揚塵或氣溫低于0℃時，嚴禁進行防腐噴涂(涂裝)施工。
4.3.2 隱蔽部位防腐噴涂
當波紋鋼板擋土墻處于中腐蝕等級時，采用改性瀝青進行防腐涂裝，總干膜平均厚度不宜小于1.0mm; 處于強腐蝕等級時，采用環氧瀝青進行防腐涂裝，總干膜平均厚度不宜小于2.0mm。
4.3.3 外露面防腐涂裝[3]
紋鋼板墻外側外露面及外側干濕交替區域采用防腐涂裝時，普通型和長效型涂裝總干膜平均厚度分別不小于210μm 和240μm; 干濕交替區域涂裝總干膜平均厚度不應小于450μm。所有總干膜最小厚度不應小于平均厚度的90%。
4.4 排水與防凍脹施工技術要點
4.4.1 一般要求
當加筋體背后有地下水滲入或加筋體填料為細粒土?xí)r，應防止波紋鋼面板(墻體)后積水形成靜水壓力，減少寒冷地區回填土的凍脹壓力或消除加筋體填料侵水后的膨脹壓力。對可能危害波紋鋼板擋土墻加筋體的地下水和地表水，應采取有效的防水或排水技術措施。
排水與防凍脹施工，與加筋體填筑同步進行。
當?shù)叵滤^豐富或滲水量較大時，設置反濾層作為排水構造的組成部分，在加筋體底層采用透水性的粗粒料鋪壓厚度不小于50cm的反濾層(滲水層)或加設縱向滲(盲)溝[4],將地下水滲排出至擋土墻外。
4.4.2 滲濾排水管排水
當加筋體填料為非透水性細粒料時，采用滲濾排水管代替粗粒料反濾層時，在波紋鋼面板背后縱向布置滲濾排水管，滲濾排水管主管應延伸到能將滲水排出到墻體外，縱向主管坡度宜為2%～4%。與主管連接的立直支管間距宜為400～500cm。當波紋鋼面板設有排水孔時，立置支管間距與排水孔一致，并與排水孔的管連為一體。滲濾排水管外部包裹透水土工布防滲濾孔堵塞。
4.4.3 防凍脹
加筋體設計有防凍脹要求時，應在波紋鋼面板背后(加筋體側)采用非凍脹性粗粒土防凍脹(隔斷)層填筑，距波紋鋼面板的寬度應不小于當?shù)氐淖畲髢錾钪怠７纼雒?隔斷)層頂部和加筋體頂層封填厚度不小于30cm的黏土隔水層[5]。地基及基礎的防凍脹，地基或基礎底面的標高應控制在凍結深度(線)以下規定深度。
4.5 加筋體填筑施工技術要點
4.5.1 一般要求
加筋體填筑施工，與防凍脹、排水同步進行。同一層加筋體填筑應采用同一種填料，種類或性質不同的填料不得在最小連續厚度范圍內混合填筑。每種填料的填筑層壓實后最小連續厚度不小于500mm。
加筋體填筑應水平分層、分段填筑，分層壓實。機械壓實的分層松浦厚度最大不超過20cm, 打夯機具或人工夯實的分層松浦厚度最大不超過15cm。
加筋體填筑過程中，應防止波紋鋼面板外傾或變形、拉筋帶松動或破壞等，并進行監測。施工過程中波紋鋼面板不得外傾(位移),沉降變形超過墻(面板)高度的 0.5% 時，應立即停止加筋體填筑，并查明原因、采取有效措施糾正處理合格后再繼續施工；當筋帶松動或破壞等，應及時處理合格。
4.5.2 加筋體填壓方法[6]
加筋體每層填料攤鋪、碾壓從拉筋帶中部開始平行于波紋鋼面板進行，先向拉筋帶尾部逐步攤鋪、壓實，然后再向波紋鋼面板方向逐步攤鋪、壓實。不得平行于拉筋帶方向碾壓。不得使用羊足碾、沖擊碾碾壓。嚴禁車輛在未經壓實的填料上行走或靠近波紋鋼面板處行走。
距波紋鋼面板背后1.0m寬的分層填料壓實，應使用打夯機具夯實或人工夯實，不得使用重型壓實機械振動壓實。
4.5.3 加筋體填筑壓實度控制
加筋體填筑(包括防凍脹層、反濾層和黏土隔水層)壓實度控制如表10所示。

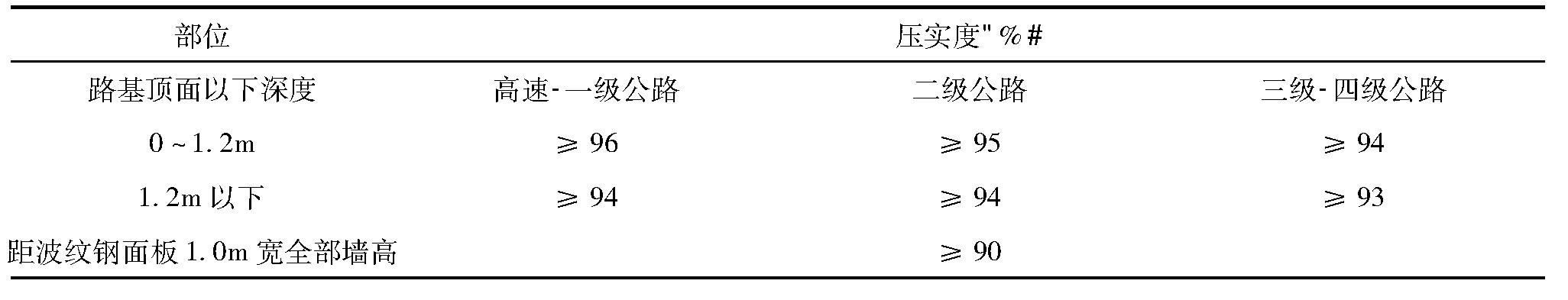

表10 加筋體填筑壓實度標準[3,4]
表10 加筋體填筑壓實度標準[3,4]
4.6 地基處理及基礎與其他施工
波紋鋼板擋土墻端頭與路基邊坡銜接的錐坡、混凝土平臺及帽石、防護欄等施工及質量，冬期雨期施工、安全環保施工，按現行行業標準《公路路基施工技術規范》JTG/T 3610和《公路工程質量檢驗評定標準 第一冊 土建工程》 JTG F80/1的有關規定執行。
5 結語
裝配式波紋鋼板擋土墻成功應用于大湟平安公路改造項目、S312線瑪色公路、李坎公路、海東市平安區星光路等邊坡工程。與傳統的混凝土或砌體結構擋土墻相比，能大量減少砂石材料開采及大幅降低環境恢復工程數量，工廠化制造質量穩定，裝配化施工工期短速度快效率高，減少大量施工機械設備和人工操作，工程造價和工后病害及養護成本大幅降低。
裝配式波紋鋼板擋土墻工程應用，解決了高海拔高寒區氣溫低、大溫差及凍土地質等因素造成施工難度大、強度低、凍脹、裂縫、變形、斷裂、工后病害多等問題。從工程質量、結構安全、經久耐用、施工周期、工程造價、節能環保等方面與傳統的混凝土或砌體結構擋土墻相比有其獨特優(特)點和更具有廣泛的應用發展前景。
參考文獻
[1] GB/T 34567-2017,冷彎波紋鋼管[S].北京：中國標準出版社，2017.
[2] JTG D30-2015,公路路基設計規范[S].北京：人民交通出版社，2015.
[3] JT/T 722-2008,公路橋梁鋼結構防腐涂裝技術條件[S].北京：人民交通出版社2008.
[4] 中交第二公路勘察設計研究院有限公司，公路擋土墻設計與施工技術細則[M].北京：人民交通出版社，2008.
[5] JTG/T 3610-2019,公路路基施工技術規范[S].北京：中國標準出版社，2019.
[6] JTG F80/1-2017,公路工程質量檢驗評定標準第一冊土建工程[S].北京：人民交通出版社，2017.
