摘 要：為解決獨頭壓入式通風不能滿足超長隧道施工通風需求的難題。以秦嶺天臺山隧道為依托工程，通過三維非穩態k-ε雙方程模型進行數值模擬。對比分析獨頭壓入式、風機接力式、風倉接力式3種通風方案的優劣，并通過現場實測數據驗證了模擬結果的正確性，討論不同通風方式的通風效率和經濟效益。結果表明：(1)風機接力式通風效率最佳，洞內排污能力好，風倉接力式次之，獨頭壓入式最差；(2)風機接力式的經濟效益最佳，成本投入低，獨頭壓入式次之，風倉接力式經濟投入最高；(3)風機接力式的設備損耗及維修養護費用最低，獨頭壓入式次之，風倉接力式由于設備投入大，維修養護費用最高。

關鍵詞：超長隧道;雙斜井;獨頭壓入式;風機接力式;風倉接力式;

作者簡介：楊磐石，男，大學本科，高級工程師;

1 前言

長大隧道作為高速公路的控制性地下空間結構物，通風問題是影響其施工的一個重大難題。目前隧道施工中的常用通風方式是獨頭壓入式，但這種通風方式隨著掘進距離的增加，通風效果逐漸變差，養護維修費用逐漸增高，因此對于長大隧道施工通風方案的優化研究成為了工程中亟待解決的問題。

中國學者對特長隧道的施工通風優化進行了一定研究，韓現民[1]等提出了分隔斜井與正洞風管聯合通風優化方案，解決了關角隧道長距離施工通風難題；翟志恒[2]以安琶特長隧道施工通風為實例，檢驗了射流巷道式通風的應用效果；羅燕平[3]等對金家莊特長螺旋隧道施工通風方案進行優化分析，提出了風倉式通風方案；張?jiān)讫圼4]等提出了瓦斯特長隧道的風管最佳布置方案；張恒[5]等通過數值模擬和現場監測，優化了瓦斯隧道現場施工通風方案；王明年[6]等通過理論研究，確定了鄭萬線隧道機械化快速施工的通風時間；雷帥[7]等對南大梁高速公路華鎣山隧道施工通風方案進行了優化研究；李明[8]等對雪山梁隧道獨頭壓入式通風方案進行了驗證；宋旭彪[9]通過實測數據證明了壓出式空氣幕通風技術的優越性；王帥帥[10]等以圭嘎拉隧道為研究對象，對比分析了獨頭壓入式通風方案和巷道式通風方案；譚信榮[11]等基于洞內空氣質量現場測試數據分析結果，提出了隧道內干式除塵機與壓入式通風、巷道式通風相結合的通風措施；李勇[12]等采用壓入式、抽排混合式和大風機接力式通風技術，克服了長距離獨頭通風和多工作面通風的難題：古尊勇[13]等對高原地區特長隧道施工通風技術進行了補充和優化；王應權[14]采用理論分析與數值模擬，對長大鐵路隧道施工通風方案進行了選擇及改進。上述學者對于隧道施工通風方案的研究，大多針對單一的通風方式，而對于幾種通風方案的對比研究較少，該文在前人研究的基礎上，結合工程實例，對獨頭壓入式、風倉接力式、風機接力式3種通風方案的研究進行補充。

以秦嶺天臺山隧道為依托，采用Gambit進行建模，流體力學軟件Fluent計算，分別從技術、經濟、維修養護等方面對3種通風方案進行分析，確定隧道施工的最佳通風方式，為天臺山超長隧道施工通風提供技術指導，亦可為其他同類工程參考。

2 工程概況

寶雞至坪坎高速公路(G85)秦嶺天臺山隧道長15.56 km, 設計為雙向六車道，其建設規模目前居世界第一，采用縱向集中送排式通風方式，設置2斜井1豎井。其中1號斜井工區，布置主副斜井各1個，承擔了主洞3 185 m的施工任務，如圖1所示。

隧道施工通風分為兩階段，第一階段采用獨頭壓入式通風，如圖2所示，但隨著隧道的掘進，洞內通風效果降低，空氣環境變差，污染物濃度增加，因此需要對通風方案進行優化，擬比選的第二階段施工通風方案如圖3所示。各型號風機參數如表1所列。

圖1 秦嶺天臺山隧道示意圖

3 通風數值模擬

3.1 數值模型與計算方法

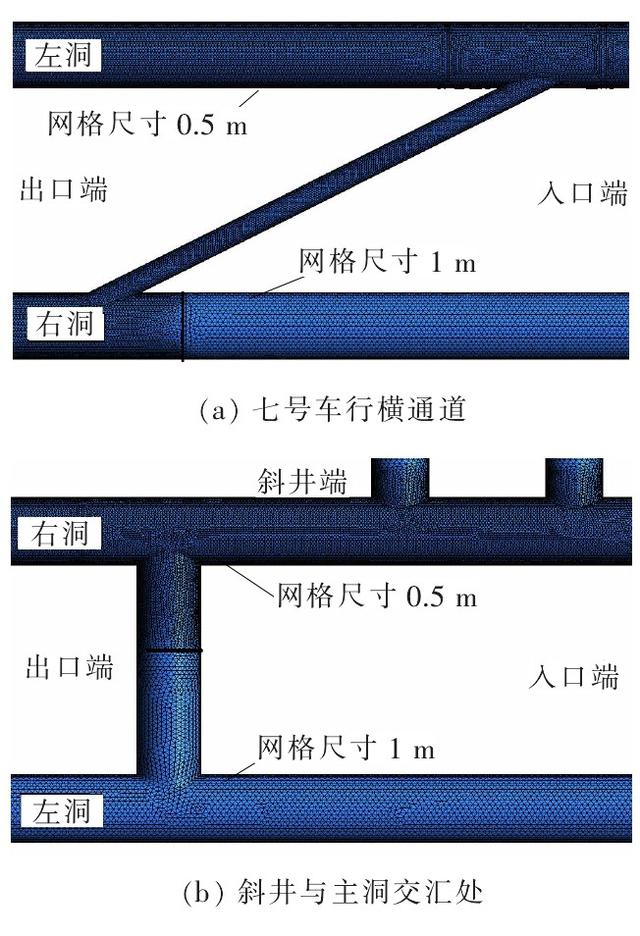

隧道及車行橫通道的斷面尺寸如圖4所示；利用Gambit建立隧道網格模型，其中網格節點483.3萬個，單元2 588.7萬個，類型為四面體Tet網格，平均尺寸為1 m, 局部區域網格加密至0.5 m, 隧道局部區域網格建模如圖5所示。此次計算采用有限體積法對控制方程進行離散；湍流模型采用三維非穩態k-ε雙方程紊流模型；壓力-速度耦合計算方法采用SIMPLE算法。

圖2 第一階段施工通風方案(單位：m)

表1 風機參數

3.2 邊界條件

根據隧道實際情況，主斜井風流進口定義為壓力式進口(Pressure-inlet),副斜井風流出口定義為壓力式出口(Pressure-outlet),相對大氣壓強進行設置，數值為0 Pa; 射流風機和風管進出口均設置為速度進口(Velocity-inlet),數值參照表1,以正負號區分流進和流出；隧道壁面、風管周壁定義為固壁邊界條件(Wall),摩擦系數分別設置為0.015[15]和0.009。

3.3 計算結果驗證

為了驗證數值模擬結果的準確性，將現場實測風速與數值模擬風速進行對比。首先根據現場掘進尺寸建模，提取出現場實測對應位置的斷面風速，因?yàn)樵谒矶磧?nèi)除了風管出口風速變化較大外，其余位置風速幾乎沒有變化，因此只提取掌子面前方900 m范圍的風速進行對比，結果如圖6所示。

由于現場實測情況的復雜性，導致圖中風速對比存在偏差，測量?jī)x器操作不當，風管漏風以及風速測量?jī)x器讀數不穩等問題是導致以上偏差的直接原因，但實測風速與模擬風速數值接近，可以認為數值模擬結果接近現場實測情況，數值模擬數據是可靠的。

圖3 第二階段3種通風方案(單位：m)

圖4 隧道斷面圖(單位：m)

4 結果分析

4.1 掌子面附近風速計算

掌子面前方100 m作為開挖和二襯施工的主要場所，其空氣質量直接影響隧道施工進度以及施工人員的身體健康。隧道常常通過改變掌子面的風速，加快污染空氣排出，以此來提高通風效果。掌子面附近通風效果對比如圖7所示。

由圖7可知：掌子面前方50 m范圍內，風機接力式通風方式的風速最大，空氣置換速度快，掌子面污染物濃度低，通風效果最佳。獨頭壓入式通風左洞由于通風距離過長，考慮到管壁摩擦帶來的沿程損失，導致掌子面風速較小。到50 m之后，3種通風方式的風速變化趨勢相當，但仍可以看出風機接力式的通風效果較好。左右洞的風速變化云圖如圖8、9所示。

4.2 隧道全程風速分析

參照J(rèn)TG F60—2009《公路隧道施工技術規范》[16],隧道全斷面開挖時，風速不應小于0.15 m/s, 導洞內風速不應低于0.25 m/s, 但均不應大于6 m/s。左右洞隧道全程風速如圖10所示。

圖5 有限元模型圖

圖6 數值模擬與現場實測風速對比

圖7 左右洞掌子面前方風速對比圖

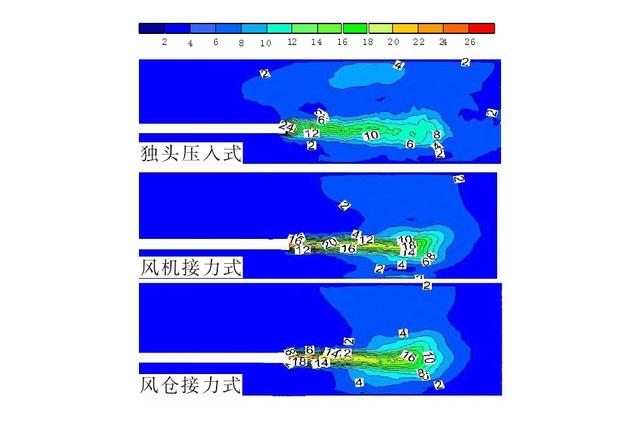

圖8 右洞風速云圖(單位：m/s)

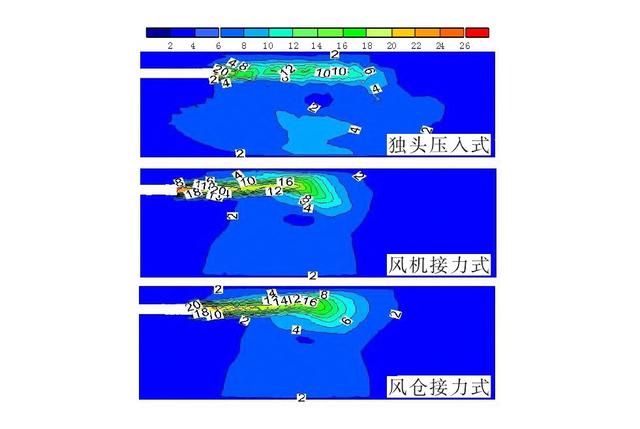

圖9 左洞風速云圖(單位：m/s)

圖10 左右洞隧道全程風速圖

由圖10可得：左右洞全程風速均大于規范要求最低風速。風機接力式通風方式的全程平均風速較大，風倉接力式次之，獨頭壓入式最低。在七號橫通道回風口處，左洞污染風通過橫通道進入右洞，導致右洞風量增加，風速加大，且趨勢明顯，經過回風口，風機接力式通風方式的風速較大，污染物排放較好，排污效果最佳。

4.3 局部風速分析

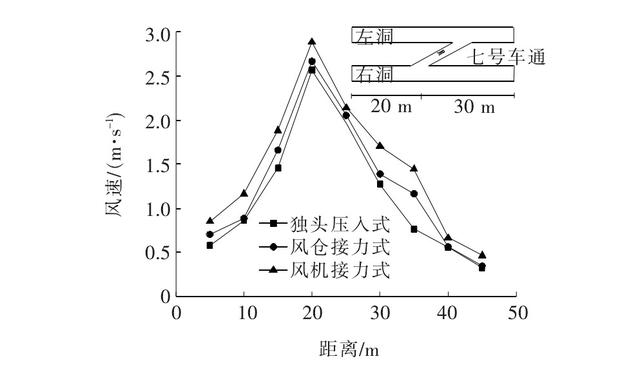

七號車行橫通道作為左洞與右洞的連接，是左洞污染物到右洞的主要通道，為加快隧道內空氣的流動，在車行橫通道內和主洞內均放置了一臺37 kW的射流風機。因此，流經此處斷面的平均風速增大，且增長速度較大，隧道通風量為左洞和右洞之和，經過回風口之后，速度迅速降低，恢復到之前的水平(圖11、12)。

圖11 右洞與七號車通交匯處風速圖

圖12 七號車通局部風速云圖(單位：m/s)

由圖11、12可以看出：風機接力式通風方式的通風效果較好。

在右洞與斜井交匯處，自然風流從主斜井進入主洞，遭遇副斜井回流污風的影響，風速顯著降低，后經副斜井內射流風機的增壓作用，風速增加，風機接力式增加后的風速最大，因此效果最佳(圖13)。

圖13 右洞與斜井交匯處風速圖

綜上所述，對于該隧道的施工通風方式，風機接力式通風方式的通風效果最佳，隧道全長的風速都達到較高水平。

5 經濟性對比

通風方式的經濟性對比主要考慮一次性固定設備投入和后期養護維修費用，其中一次性投入主要包括風機和風管購買費用和其他材料，其他材料主要指鐵皮、鋼架等；維修養護費用包括電費和維修費用。

設備維修養護費用的影響因素主要有通風效率、工期、設備數量等，由于獨頭壓入式通風效果差，風機工作時間長，設備耗損率大，維修養護費用較高，耗電量也高；風機接力式恰恰相反，良好的通風效果能夠縮短施工通風時間，減少設備損耗和用電量，提高施工效率，縮短工期。3種方案經濟性對比如表2所示。

風倉接力式所需設備較多，給隧道施工通風帶來的增益不大，且風倉的安裝施工過程繁瑣，設備維修養護費用較高；獨頭壓入式固定設備投入較少，安裝簡單，但風機工作時間長，電費和維修費用較高；風機接力式通風效果最佳，能有效提高隧道施工效率，減少設備維修養護投入，是經濟性最好的通風方式。

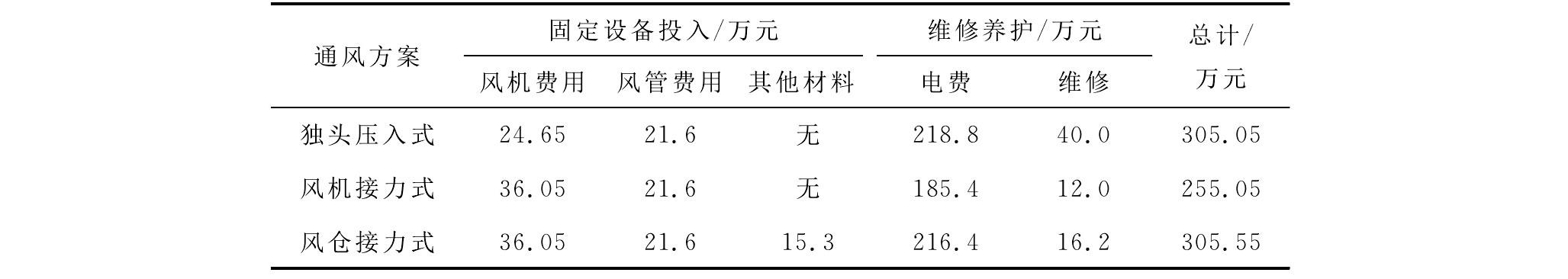

表2 通風方案經濟性對比

表2 通風方案經濟性對比

6 結論

(1) 通過通風效果的對比，風機接力式的通風效果最好，洞內風速大，排污能力強，能夠較好地調節洞內空氣環境，提高空氣質量，風倉接力式居中，獨頭壓入式最差。

(2) 通風效果的提升能夠良好地改善隧道洞內環境，并能加快隧道施工進度，以此來減少整個施工過程的成本投入。風機接力式的成本投入最少，風倉接力式和獨頭壓入式相差不大。

(3) 風倉在安裝過程中，需要耗費大量的鋼材，且后期設備損耗快，維修及養護費用高；獨頭壓入式的通風距離長，設備負荷大，風機損耗快，風管和風機維修頻繁；風機接力式縮短了通風距離，減少了設備負荷，維修養護費用較前兩種通風方式低。
